دستور ellipse در اتوکد | ترسیم بیضی در اتوکد

دستور ellipse که برای رسم انواع بیضی در اتوکد می باشد، یکی از دستوراتی است که کاربرد بسیار گسترده ای را در نرم افزار اتوکد دارد و شما می توانید با استفاده از دستور ellipse یک بیضی یا کمان (قسمتی از یک بیضی) را ترسیم کنید. برای یادگیری دستور ellipse می توانید ویدیو زیر را […]
  • 7 دقیقه
  • 0

دستور ellipse که برای رسم انواع بیضی در اتوکد می باشد، یکی از دستوراتی است که کاربرد بسیار گسترده ای را در نرم افزار اتوکد دارد و شما می توانید با استفاده از دستور ellipse یک بیضی یا کمان (قسمتی از یک بیضی) را ترسیم کنید.

برای یادگیری دستور ellipse می توانید ویدیو زیر را تماشا کنید در غیر این صورت ادامه دهید.

برای این که بتوانید از این آموزش استفاده کنید به یادگیری چند اصطلاح نیاز دارید که در تصویر زیر برای شما مشخص کرده ایم. توجه داشته باشید که برای اینکه بتوانیم یک بیضی بسازیم ، نیازمند طول قطر و مرکز هستیم.

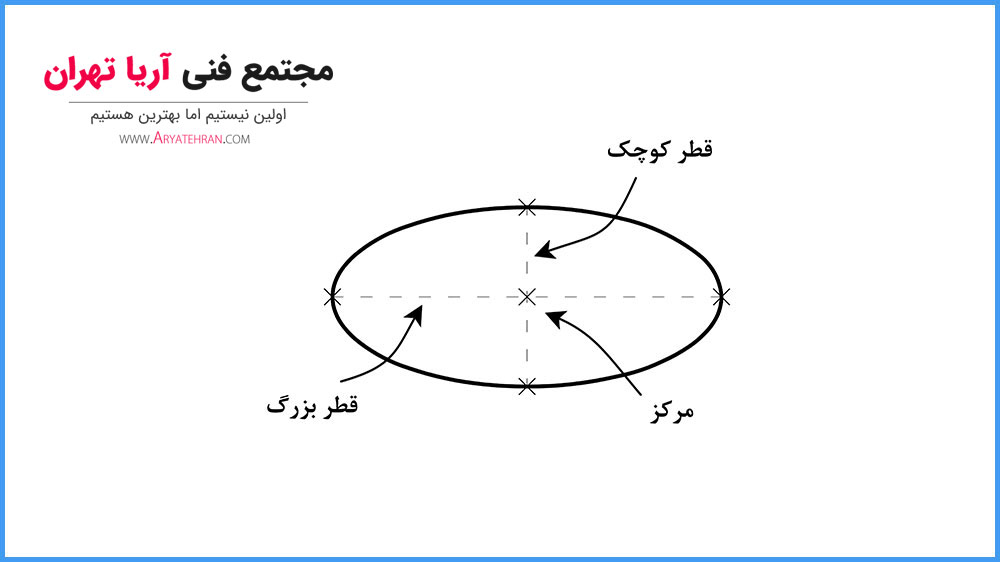

مولفه های شناخت و ترسیم بیضی

تصویر بالا برای شما مولفه های شناخت و ترسیم بیضی را روشن کرد ، به صورت مختصر به توضیح آن ها می پردازیم :

مرکز : همانطور که از نامش پیداست مرکز بیضی ما را مشخص می کند

قطر کوچک : قطر کوچک در واقع فاصله بین ضلع بالایی و پایینی می باشد

قطر بزرگ : قطر بزرگ فاصله بین ضلع های اطراف است

تمامی سه موارد بالا برای ترسیم یک بیضی الزامی می باشد و بدون این اندازه ها نمی توان بیضی را به شکل مناسبی طراحی و ترسیم کرد.

دستور eliipse را می توان به روش های مختلفی فراخوانی و اجرا کرد اما بهترین راه استفاده از خط فرمان است که به شکل زیر نوشته می شود :


علامت انحصاری ellipse

انتهای یکی از قطر های بیضی را به صورت نقطه مشخص کنید

دیگر نقطه انتهای قطر بیضی را مشخص کنید

انتخاب یکی از نقطه های ابتدا یا انتها قطر بعدی را مشخص کنید

El↲

Specify axis endpoint of ellipse or [Arc/Center]:

Specify other endpoint of axis:

Specify distance to other axis or [Rotation]:


به کمک دستور ellipse می توانید یک بیضی را به دو روش ترسیم کنید، توضیح می دهیم :

روش اول : روش اول این است که ابتدا مرکز بیضی را به اتوکد معرفی کنیم و بعد به ترتیب نصف طول دو قطر بیضی را معرفی کنیم

روش دوم : در روش دوم شما باید از یکی از دو سر قطر بیضی را به اتوکد معرفی کنید، سپس طول کامل قطر اول و بعد از ان نصف طول قطر دوم را به آن معرفی کنید.

نکته : برای ترسیم کردن بیضی در اتوکد با استفاده از دستور Ellipse دقت کنید که قطری که بزرگتر می باشد صرفا قطر اول نیست و می توان این ترتیب را بر اساس دلخواه در اتوکد معرفی کرد.

ترسیم بیضی در اتوکد به روش معرفی مرکز بیضی

مرحله اول : ابتدا دستور ellipse را همانطور که پیشتر گفتیم فراخوانی می کنیم ، سپس روی گزینه center کلیک کرده (یا حرف c را روی کیبورد بزنید و اینتر کنید). بعد از این مراحل اتوکد از شما مرکز بیضی را می خواهد که شما به صورد دلخواه مرکز مورد نظر را به آن معرفی می کنید.

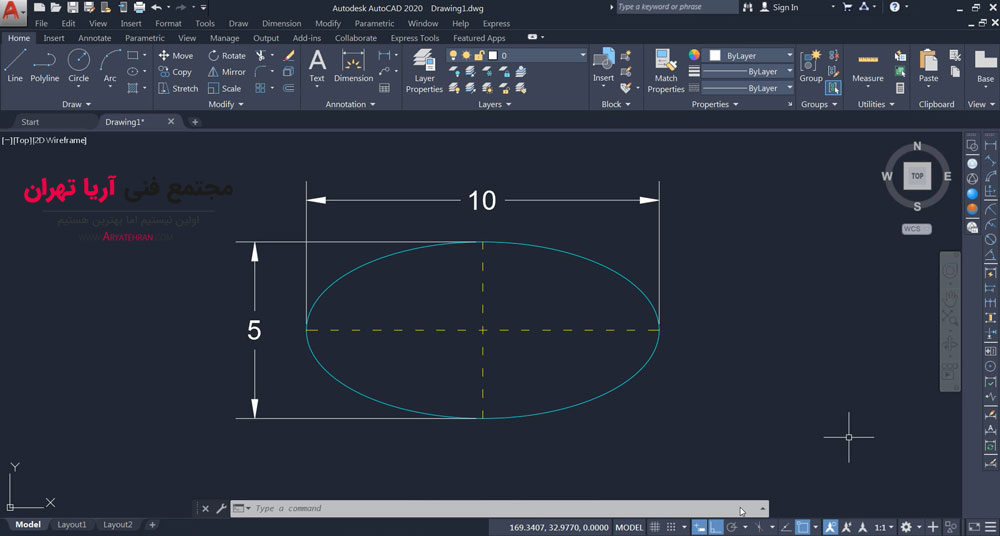

ترسیم بیضی در اتوکد به روش معرفی مرکز بیضی

مرحله دوم : در این مرحله شما باید به اتوکد نقطه انتهای قطر اول خود را معرفی کنید ، حال تصور کنید که قطر ۵ سانتی را انتخاب کرده ایم ، پس باید نصف مقدار آن یعنی ۲٫۵ را به اتوکد معرفی کنیم.

نکته : توجه داشته باشید که برای ترسیم بیضی مورد نظر باید فقط نصف قطر مشخص شده را به اتوکد معرفی کنید وگرنه عملیات انجام نمی شود.

احتمال دارد که کمی گیج شده باشید ولی جای نگرانی نیست! برای اینکه این مسئله کاملا مشخص شده باشد مثال دیگری می زنیم :

در این مثال برعکس مثال قبل قصد داریم که قطر عمود را به اتوکد معرفی کنیم، پس مراحل کار به این صورت می باشد :

دستور ellipse را مانند دستور قبل اجرا کنید (اگر یادتان رفته می توانید خطوط پیشین را بررسی کنید) و مرکز بیضی را مشخص کنید.

حال به جای اینکه نصف قطر کوچک یعنی عدد ۵ را انتخاب کنید باید نصف قطر بزرگ تر یعنی ۱۰ را انتخاب کنید ، پس عدد ۵ را وارد کنید ====> ۱۰ % ۲ = ۵

اگر باز هم در ترسیم بیضی در روش اول مشکل دارید می توانید مراحل بالا را بارها و بارها تکرار کنید تا ملکه ذهنتان شود.

ترسیم بیضی در اتوکد به روش معرفی طول کامل قطر اول

مراحل ترسیم بیضی در این روش تفاوت زیادی با روش قبل دارد ، قبل از آموزش توضیحی را درباره این مثال می دهیم :

در این مثال قصد داریم بیضی که در تصویر زیر قرار دارد را ترسیم کنیم.

ترسیم بیضی با روش دوم

مرحله اول : در مرحله پیشین ما باید به اتوکد مرکز بیضی خود را مشخص می کردیم و سپس مراحل دیگر را ادامه می دادیم ، اما در این روش اتوکد از ما مرکز بیضی را نمی خواهد و فقط یکی از دو سر قطر بیضی را درخواست می کند پس ما هم یکی از دو سر قطر را به دلخواه انتخاب می کنیم.

مرحله دوم : حال اتوکد برای ما دایره های کوچکی رسم می کند و از ما می خواهد که یکی از این دایره ها را به عنوان یکی از دو سر قطر بیضی انتخاب کنیم. (مطابق تصویر زیر)

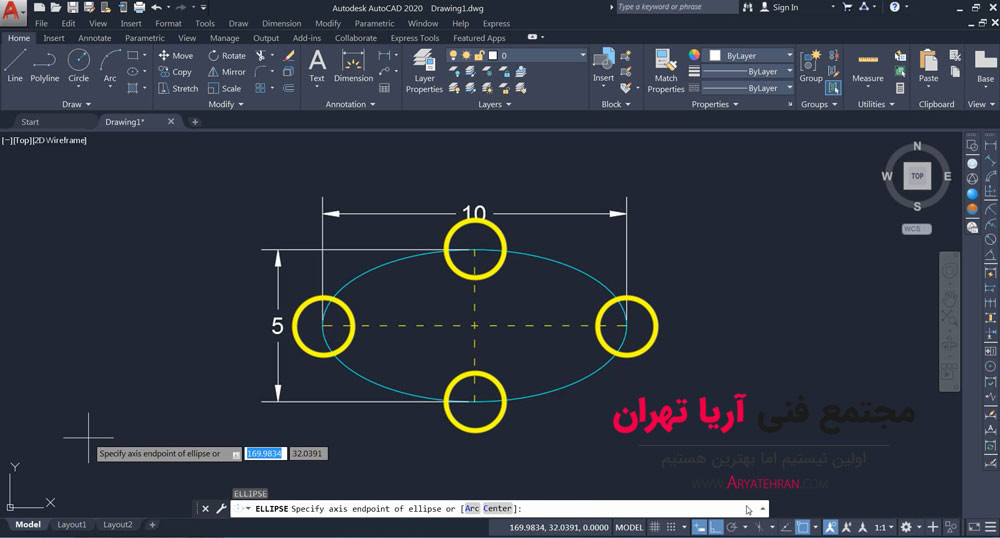

ترسیم بیضی با روش دوم - مرحله دوم

بعد از انتخاب یکی از دو سر قطر باید خط را تا انتهای قطر اول بکشیم تا قطر اول به اتوکد معرفی شود

حال باید قطر دوم را به اتوکد معرفی کنید ، حتما یادتان است که برای معرفی قطر دوم نیازی به اندازه کل آن نداریم و باید نصف آن را به اتوکد معرفی کنیم.

با فرض اینکه قطر اول را قطر بلند تر انتخاب کرده ایم ، باید قطر بعدی را قطر کوچک تر یعنی ۵ انتخاب کنیم ، بدین منظور عدد ۲٫۵ را وارد می کنیم و enter می زنیم.

تمرین دیگری می کنیم تا با جزئیات کار بیشتر اشنا شوید ، اگر این تمرین را بدون کمک انجام دهید ، درس امروز را کاملا یاد گرفته اید.

در این تمرین قصد داریم که بیضی قبلی را ۹۰ درجه بچرخانیم ، بریم که انجامش بدیم.

تمرین دوم برای روش معرفی قطر اول

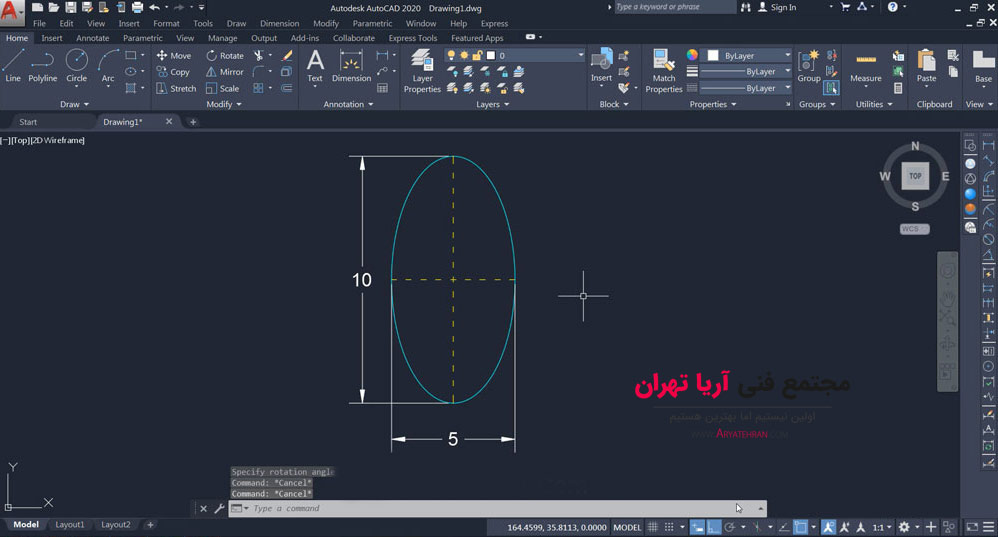

تمرین دوم برای روش معرفی قطر اول

خب طبق مراحل قبلی ابتدا دستور را اجرا می کنیم و در بین گزینه های موجود گزینه center را انتخاب می کنیم و سپس مرکز بیضیمان را با یک نقطه مشخص می کنیم.

حال تصور کنید که اولین قطر را قطر عمودی انتخاب کرده ایم ، حال همانطور که می دانید باید موس را به بالا و یا پایین نقطه مبدا به حرکت در بیاریم تا بتوانید نصف طول قطر بعدی یعنی همان عمودی را که ۱۰ است بنویسیم. حتما یادتون هست که قطر دوم باید نصف می شد نه ؟ پس عدد ۵ رو می زاریم و Enter می کنیم.

ترسیم کمان بیضوی با استفاده از دستور Ellipse در اتوکد

برای ترسیم نیمه دوم بیضی با استفاده از این دستور باید مراحل زیر طی کنید

ابتدا دستور Ellipse را اجرا کرده و در خط فرمان گزینه Arc را انتخاب کنید یا حرف A را تایپ و Enter کنید، سپس با یکی از روش‌های ترسیم بیضی در اتوکد آن را ترسیم کنید، به طور مثال فرض می‌کنیم که قطر افقی قطر اول است، روی صفحه یک نقطه را بع عنوان یکی از دو سر قطر افقی کلیک کرده و ماوس را به سمت راست یا چپ هدایت کنید و طول کامل آن را که ۵ است تایپ و Enter نمایید.

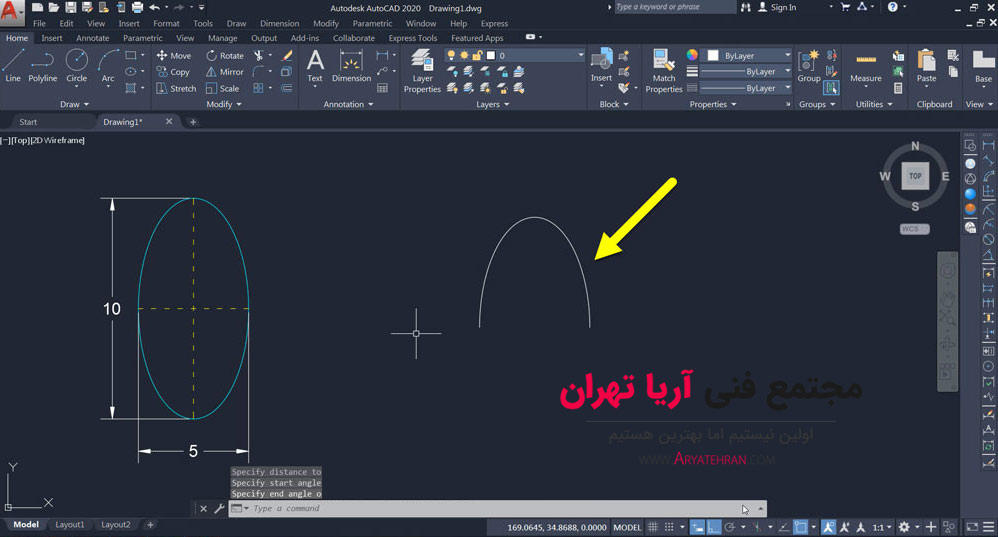

ترسیم کمان بیضوی با استفاده از دستور Ellipse در اتوکد

بعد از آن مقدار نصف قطر دوم یعنی مقدار ۵ را وارد و اینتر کنید تا بیضی ساخته شده به طور کامل رسم شود. اما همان‌طور که می دانید دستور خاتمه نیافته و از شما به ترتیب زاویه اول و آخر بیضی را می‌خواهد تا اتوکد بتواند آن را برای شما در صفحه درج کند.

نکته : توجه داشته باشید که در اندازه دهی به اتوکد دقت کنید زیرا در صورتی که هر اندازه ای به اشتباه وارد شود ، ترسیم به شکل دلخواه شما انجام نمی شود. زاویه هایی که در نرم افزار وارد می کنید باید در خلاف جهت عقربه ساعت باشد.

با توجه به تصویر زیر کاملا متوجه می شوید که برای اینکه بتواند زاویه بالای بیضی را ثابت نگه داشت و زاویه ها را همانط.ور که گفته شد در خلاف جهت عقربه های ساعت به حرکت در آورد باید نشانگر موس را به سمت راست هدایت کنیم.(همانند تصویر زیر)

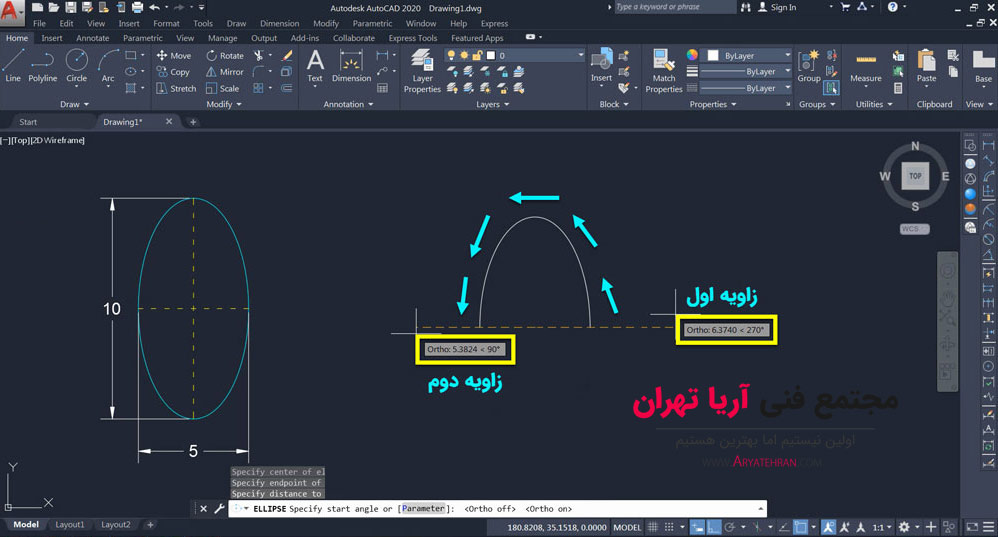

مرحله دوم ترسیم کمان بیضوی با استفاده از دستور Ellipse در اتوکد

زاویه موجود در کادری که مشاهده می کنید عدد ۲۷۰ را نشان می دهد ، این عدد را در خط فرمان خود تایپ کنید و سپس enter بزنید.

سپس باید موس را تکان دهید و به سمت چپ ببرید تا زاویه بعدی را مشخص کنید ، همانطور که مشاهده می کنید زاویه دوم ۹۰ درجه را نشان می دهد ، این عدد را تایپ کنید و سپس enter بزنید تا دستور به پایان برسد.
