انواع ecu خودرو چیست؟

ECU که برگرفته شده از عبارت Engine Control Unit یا اصطلاحا (واحد کنترل موتور) و یا همان کامپیوتر خودرو و مغز متفکر ماشین است، وظیفه دریافت اطلاعات از سنسورهای مختلف و کارهای دیگری مثل مدیریت زمان پاشش سوخت و جرقه زدن شمع ها و غیره را دارد تا موتور خودرو بهینه تر کار کند. از معروف ترین انواع آن در بازار ایران می توان به مدل های ساژم، والئو، بوش، زیمنس، اسست و کروز اشاره کرد که هر کدام روی خودروهای مختلفی نصب شده اند و ما در ادامه این مطلب بررسی می کنیم که انواع ecu خودرو چیست و دقیقا هر یک از این قطعات چه نقشی را در خودروهای مختلف ایرانی و خارجی دارند. ضمنا شما پس از آشنایی با این قطعات تخصصی در صورتی که تمایل دارید تعمیرات حرفه ای این قطعات را به شکل اصولی یاد بگیرید، برای این منظور به کمک شماره تلفن 02191098500 به دپارتمان آموزشی ما متصل شوید و مشاوره رایگان در این خصوص را دریافت نمایید.

ecu خودرو چیست؟

ecu (ای سی یو) یا اصطلاحا کامپیوتر خودرو، درواقع یک جعبه الکترونیکی است که نقش مغز موتور خودرو را بازی می کند. این قطعه با استفاده از مدارهای الکترونیکی و برنامه نرم افزاری داخل خود، دائما اطلاعات سنسورهای مختلف مثل سنسور دمای آب، سنسور فشار هوا، سنسور اکسیژن و سنسور دور موتور را دریافت می کند و بر اساس این اطلاعات تصمیم می گیرد که چه مقدار سوخت پاشیده شود، زمان جرقه شمع ها چگونه باشد و دور آرام موتور روی چه عددی تنظیم شود تا خودرو نرم و کم مصرف کار کند. ecu روی تمام خودروهای مدرن قرار دارد و اگر بخوایهم طرز کارآن را ساده تر به شما توضیح دهیم که درک بهتری از عملکرد آن داشته باشید، در این باید گفت که به عنوان مثال تصور کنید که در یک روز زمستانی قصد دارید ماشین خود را روشن نمایید. در این شرایط ecu از سنسور دمای آب متوجه می شود که موتور ماشین سرد است و بدون فوت وقت دستور می دهد انژکتور کمی سوخت بیشتری را پاشش نماید و دور آرام موتور را بالاتر نگه می دارد تا ماشین راحت گرم شود و خاموش نشود.

در نتیجه این کار زمانی که موتور گرم شد و سنسورها خبر می دهند شرایط عادی شده است، ای سی یو مقدار سوخت را کم می کند و دور موتور را به حالت نرمال برمی گرداند. این مدیریت هوشمند موجب می شود خودرو در شرایط مختلف مثل سربالایی، سرپایینی، سرما و گرما بهترین عملکرد را داشته باشد بدون این که راننده بخواهد چیزی را دستی تنظیم نماید. با توجه به این توضیحات احتمالا تا الان به نقش کلیدی قطعه ecu به عنوان مغز متفکر خودرو پی برده اید، در نتیجه اگر تمایل دارید نحوه عیب یابی، تنظیمات و تعمیرات تخصصی آن را به شکل حرفه ای یاد بگیرید، از طریق لینک زیر می توانید با دوره آموزشی آن در بهترین آموزشگاه فنی حرفه ای ایران آشنا شوید.

Ecu مخفف چیست؟

عبارت ECU برگرفته شده از عبارت Engine Control Unit (واحد کنترل موتور) می باشد که البته لازم به ذکر است که در برخی منابع به آن Electronic Control Unit (واحد کنترل الکترونیکی) نیز گفته می شود که در ادامه با انواع آن هم آشنا می شویم.

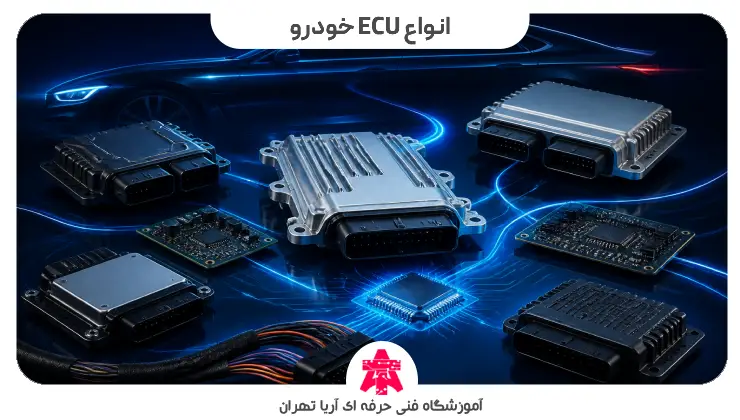

انواع ecu خودرو چیست؟

انواع ecu خودرو عبارت است از:

• ماژول کنترل موتور
• ماژول کنترل بدنه
• ماژول کنترل پیشران
• ماژول کنترل انتقال
• ماژول کنترل ABS
• ماژول HVAC
• ماژول کنترل ایربگ

در ادامه عملکرد هر یک از این ماژول ها را به طور کامل بررسی می کنیم.

ماژول کنترل موتور

ماژول کنترل موتور یا ای سی یو، واحد الکترونیکی هوشمندی است که اطلاعات سنسورهایی مانند سنسور دمای موتور، سنسور اکسیژن، سنسور فشار هوا و سنسور دور موتور را دریافت و پردازش می کند. سپس بر اساس این اطلاعات، مقدار پاشش سوخت، زمان جرقه شمع، دور آرام موتور، عملکرد دریچه گاز و برخی تجهیزات دیگر را کنترل می کند تا موتور با قدرت مناسب، مصرف سوخت کمتر و آلایندگی پایین تر کار کند.

ماژول کنترل بدنه

ماژول کنترل بدنه یا BCM یک واحد الکترونیکی در خودرو است که تجهیزات برقی بدنه را مدیریت می کند. این ماژول وظیفه کنترل چراغ ها، قفل مرکزی، شیشه های برقی، برف پاک کن، سیستم ضد سرقت، بوق و گاهی آینه های برقی را بر عهده دارد و با دریافت اطلاعات از کلیدها و سنسورها، فرمان مناسب را به بخش های مختلف خودرو ارسال می کند.

ماژول کنترل پیشران

ماژول کنترل پیشران یا PCM واحدی الکترونیکی است که عملکرد موتور و جعبه دنده را به صورت هماهنگ کنترل می کند. این ماژول اطلاعات سنسورهایی مانند سنسور دور موتور، موقعیت دریچه گاز، دمای موتور و سرعت خودرو را دریافت و پردازش می کند.

ماژول کنترل انتقال

ماژول کنترل انتقال یا TCM یک واحد الکترونیکی است که عملکرد جعبه دنده را مدیریت می کند. این ماژول اطلاعاتی مانند سرعت خودرو، دور موتور، موقعیت پدال گاز و شرایط رانندگی را از سنسورها دریافت می کند و بر اساس آنها زمان تعویض دنده، فشار روغن گیربکس و عملکرد شیرهای برقی را کنترل می کند تا دنده ها به شکل نرم و مناسب تعویض شوند.

ماژول کنترل ABS

ماژول کنترل ABS یک واحد الکترونیکی در سیستم ترمز ضد قفل است که سرعت چرخ ها را از طریق سنسورها بررسی می کند. این ماژول هنگام ترمز شدید، احتمال قفل شدن هر چرخ را تشخیص می دهد و با کنترل فشار روغن ترمز از طریق پمپ و شیرهای برقی، مانع قفل شدن چرخ ها می شود تا خودرو بهتر قابل کنترل بماند و فاصله ترمز کاهش پیدا کند.

ماژول HVAC

ماژول HVAC واحد کنترل سیستم گرمایش، تهویه و کولر خودرو است و وظیفه تنظیم دمای کابین، سرعت فن، میزان سرمایش و گرمایش و مسیر ورود هوا را بر عهده دارد. این ماژول با دریافت اطلاعات از سنسورهای دما و فرمان راننده، کمپرسور کولر، موتور فن و دریچه های تنظیم مسیر هوا را کنترل می کند تا دمای داخل خودرو در شرایط مختلف مناسب و مطبوع بماند.

ماژول کنترل ایربگ

ماژول کنترل ایربگ یا ACU واحدی الکترونیکی است که عملکرد کیسه های هوا و پیش کشنده های کمربند ایمنی را مدیریت می کند. این ماژول با استفاده از اطلاعات سنسورهای ضربه و شتاب، شدت و جهت تصادف را تشخیص می دهد و در صورت نیاز فرمان باز شدن ایربگ ها را صادر می کند تا از سرنشینان محافظت شود.

راهنمای انواع ecu نصب شده روی خودروهای ایرانی

در خودروهای ایرانی بسته به نوع خودرو، سال تولید و استاندارد آلایندگی، انواع مختلفی از ECU نصب شده است. برای مثال در خودروهایی مانند پراید، تیبا، پژو 405، سمند، پژو پارس و 206 از ECU هایی مانند ساژم، زیمنس، بوش، والئو، کروز، ایزیو و مگنتی مارلی استفاده شده است. هر کدام از این ECU ها ساختار سخت افزاری و نرم افزاری متفاوتی دارند و نوع سنسورها، دریچه گاز، سیستم ایموبلایزر، نوع انژکتور و استاندارد آلایندگی در انتخاب و عملکرد آنها موثر است.

به طور کلی ECU های نصب شده روی خودروهای ایرانی را می توان بر اساس برند، نوع خودرو و نسل سیستم سوخت رسانی دسته بندی کرد. ECU های قدیمی تر معمولا ساده تر هستند و در خودروهای انژکتوری اولیه دیده می شوند، اما ECU های جدیدتر امکانات بیشتری مانند کنترل دقیق آلایندگی، ارتباط با شبکه مالتی پلکس، مدیریت دریچه گاز برقی، ثبت خطاهای پیشرفته و هماهنگی با سیستم ضد سرقت دارند. شناخت نوع ECU برای عیب یابی، ریمپ، تعمیرات تخصصی، تعریف کلید، تعویض قطعات و بررسی خطاهای دیاگ اهمیت زیادی دارد، زیرا روش تست، پایه های سوکت، نوع برنامه ریزی و حتی قطعات داخلی هر مدل با مدل دیگر متفاوت است.

تشخیص مدل ایسیو خودرو

تشخیص مدل ایسیو خودرو یعنی شناسایی نوع و برند واحد کنترل موتور که روی خودرو نصب شده است. این کار برای عیب یابی، تعمیر، برنامه ریزی، تعریف کلید و پیدا کردن قطعات سازگار اهمیت زیادی دارد. برای تشخیص مدل ایسیو معمولا باید برچسب روی بدنه ECU، شماره فنی، نام شرکت سازنده، کد نرم افزار و نوع سوکت ها بررسی شود. در بسیاری از خودروها با باز کردن کاپوت یا دسترسی به محل نصب ECU می توان اطلاعات اصلی آن را روی بدنه مشاهده کرد. همچنین استفاده از دستگاه دیاگ کمک می کند تا از طریق اطلاعات شناسایی و شماره های ثبت شده در حافظه، مدل دقیق ECU مشخص شود.

روش دیگر تشخیص مدل ایسیو، مقایسه مشخصات خودرو با جدول های فنی و بررسی سیم کشی، نوع دریچه گاز، تعداد سوکت ها، نوع سنسورها و سیستم سوخت رسانی است. در بعضی خودروها شکل سوکت، نوع ایموبلایزر و نحوه اتصال ECU به شبکه برق خودرو نیز به شناسایی مدل کمک می کند. اگر برچسب آسیب دیده باشد، می توان از روی شماره شاسی، مدل خودرو، سال تولید و گزارش دیاگ به مدل ECU رسید. این تشخیص باید دقیق انجام شود، چون هر ECU برنامه و ساختار متفاوتی دارد و اشتباه در شناسایی می تواند باعث خطا در تعمیر یا تعویض قطعه شود.

وظیفه ecu چیست؟

با توجه به اطلاعاتی که تا به این جا در خصوص قطعه ecu بدست آوردیم، در خصوص وظیقه اصلی آن باید گفت که ecu یا واحد کنترل الکترونیکی موتور، مرکز فرماندهی سیستم مدیریت موتور خودرو است و اطلاعات سنسورهای مختلف مانند سنسور دور موتور، دمای آب، فشار هوا، موقعیت دریچه گاز و اکسیژن را دریافت می کند و بر اساس آنها زمان پاشش سوخت، زمان جرقه زنی، دور آرام و عملکرد برخی عملگرها را تنظیم می کند. این قطعه باعث می شود موتور با مصرف سوخت مناسب، قدرت بهتر، آلایندگی کمتر و کارکرد منظم تر فعالیت کند و در صورت بروز مشکل نیز خطاها را در حافظه ثبت می کند تا عیب یابی خودرو آسان تر شود.

علائم خرابی ecu خودرو

مهمترین علائم خرابی قطعه ecu عبارت است از موارد زیر که در صورت مشاهده این موارد خودرو باید توسط یک کارشناس خبره بررسی شود.

• روشن نشدن خودرو
• خاموش شدن ناگهانی موتور
• بد روشن شدن خودرو
• نوسان دور موتور
• افت توان موتور
• افزایش مصرف سوخت
• بد کار کردن موتور
• ریپ زدن خودرو
• روشن شدن چراغ چک
• اختلال در پاشش سوخت
• اختلال در جرقه زنی
• عمل نکردن فن خنک کننده
• مشکل در دریچه گاز برقی
• ثبت خطاهای غیر واقعی در دیاگ
• قطع شدن ارتباط با دستگاه دیاگ
• استارت خوردن بدون روشن شدن موتور

شغل ecu خودرو

شغل ECU خودرو یکی از شاخه های تخصصی و پردرآمد تعمیرات خودرو است که به عیب یابی، تعمیر، برنامه ریزی، ریمپ، تعریف کلید، بررسی سنسورها و رفع ایرادات سیستم مدیریت موتور مربوط می شود. برای ورود به این حرفه ابتدا باید با اصول برق خودرو، نقشه خوانی، کار با مولتی متر، دیاگ، شناخت سنسورها و عملگرها و مبانی الکترونیک آشنا شوید و سپس به صورت تخصصی تعمیر ایسیو، پروگرام کردن، تست قطعات داخلی، کار با دستگاه های برنامه ریزی و روش های عیب یابی انواع خودروهای داخلی و خارجی را یاد بگیرید. شرکت در دوره های آموزشی عملی، کارآموزی در تعمیرگاه های تخصصی، تمرین روی ECU های مختلف و به روز نگه داشتن دانش فنی باعث می شود به تدریج وارد بازار کار شوید و بتوانید خدماتی مانند عیب یابی تخصصی، تعمیر برد، تعریف سوئیچ، ریمپ و رفع خطاهای پیچیده خودرو را ارائه دهید. (توجه» برای ورود به شغل تعمیرات ecu خودرو، انتخاب رشته تحصیلی مکانیک خودرو می تواند این مسیر را برای شما هموار نماید که برای کسب اطلاعات بیشتر در مورد آن می توانید مقاله رشته مکانیک خودرو را مطالعه نمایید. همچنین می توانید توضیحات ذکر شده در بخش بعدی را مطالعه نمایید و از طریق شرکت در دوره آموزشی تعمیرات ecu وارد این حوزه کاری شوید.)

آموزش ecu خودرو

با توجه به توضیحاتی که در بخش قبلی در خصوص شغل ecu خودرو ارائه شد و با توجه به این که این فیلد تخصصی بازار کار بسیار خوبی مخصوصا در شرایط فعلی ایران که با افزایش روزافزون قیمت خودرو و قطعات خودرو، این فیلد تخصصی بازار کار بسیار خوب و ایده آلی دارد، لذا اگر شما هم تمایل دارید وارد این شغل شوید، می توانید در دوره های آموزش صفر تا صد آن به صورت حضوری و آنلاین شرکت نمایید و در انتهای دوره هم با اخذ مدرک معتبر این دوره که مورد تایید سازمان فنی حرفه ای نیز می باشد و با خاصیت قابل ترجمه بودن برای بحث مهاجرت به خارج از کشور نیز بسیار کاربردی است، با آمادگی کامل وارد فیلد شغلی تعمیرات ecu خودرو شوید. برای شرکت در این کلاس های آموزشی از طریق تمامی راه های ارتباطی درج شده در همین صفحه می توانید اقدام نمایید. تیم پشتیبانی مجتمع فنی حرفه ای آریا تهران نیز آمادگی پاسخگویی به سوالات شما را جهت شرکت در این دوره آموزشی دارد.
