دیاگ چیست و چگونه کار میکند؟

دیاگ یا اصطلاحا عیب یاب خودرو درواقع یک دستگاه الکترونیکی است که به کامپیوتر خودرو متصل می شود تا اطلاعات بخشهای مختلف را بخواند. این دستگاه با بررسی کدهای خطای ثبت شده در کامپیوتر می تواند مشکلات برقی و مکانیکی خودرو را شناسایی نماید. به عنوان مثال وقتی چراغ چک موتور روشن می شود تعمیرکار با وصل کردن دیاگ متوجه خواهد شد که سنسور اکسیژن خراب است و باید تعویض شود. از آن جا که نقش دستگاه دیاگ در ماشین های امروزی بسیار مهم است در ادامه مقاله دیاگ خودرو چیست و چگونه کار می کند به طور کامل طرز کار آن را به شما توضیح می دهیم و بررسی خواهیم کرد که دیاگ چه مشکلاتی را نشان می دهد. همچنین پس از مطالعه این مطلب اگر شما تمایل داشتید آموزش تخصصی دیاگ خودرو را به شکل حرفه ای یاد بگیرید، برای این منظور می توانید با شماره تلفن 02191098500 تماس حاصل فرمایید.

دیاگ چیست؟

دیاگ درواقع یک دستگاه کاربردی است که به منظور بررسی وضعیت بخش های مختلف ماشین و پیدا کردن ایرادات آن مورد استفاده قرار می گیرید. به شکل واضح تر اگر بخواهیم این دستگاه را به شما معرفی نماییم، در این خصوص باید گفت که دیاگ به واسطه درگاه مخصوص به کامپیوتر ماشین متصل می شود و اطلاعاتی مانند خطاهای ثبت شده، عملکرد سنسورها، وضعیت موتور، نحوه سوخت رسانی، جرقه زنی و برخی از سیستم های برقی را نیز می تواند بخواند. به زبان ساده تر زمانی که یک قطعه درست کار نکند، کامپیوتر خودرو معمولا یک کد خطا را ذخیره می کند و دیاگ می تواند آن را نمایش دهد تا تعمیرکار سریع تر علات مشکل را تشخیص دهد.

طرز کار دیاگ هم به این صورت است که دستگاه با ECU یا همان مغز الکترونیکی خودرو ارتباط برقرار می کند و داده های زنده و کدهای خطا را نشان می دهد. به عنوان مثال اگر چراغ چک موتور روشن شود، تعمیرکار با وصل کردن دیاگ به راحتی می تواند متوجه شود که مشکل از سنسور اکسیژن، شمع، کویل و یا حتی این مشکل شاید به خار کیفیت بد بنزین باشد. یا به عنوان مثال اگر خودرو بد روشن شود و مصرف سوخت خیلی بالا برود، دیاگ ممکن است خطای سنسور دمای آب را نشان دهد. در این شرایط تعمیرکار با تعویض و یا تعمیر همان سنسور خطای مربوطه را برطرف می کند. (نکته» در صورتی که تمایل دارید با طرز کار ECU و یا همان مغز الکترونیکی خودور آشنا شوید، حتما مقاله آموزشی ecu خودرو چیست را مطالعه نمایید. در این مقاله این جزییات این قطعه و وظایف آن در خودرو به طور کامل توضیح داده شده است. ضمنا افراد علاقه مند به یادگیری تعمیرات تخصصی دیاگ خودرو در قالب کلاس های حضوری و آنلاین بهترین آموزشگاه تعمیرات خودرو در تهران می توانند به لینک درج شده در بخش زیر مراجعه نمایند.)

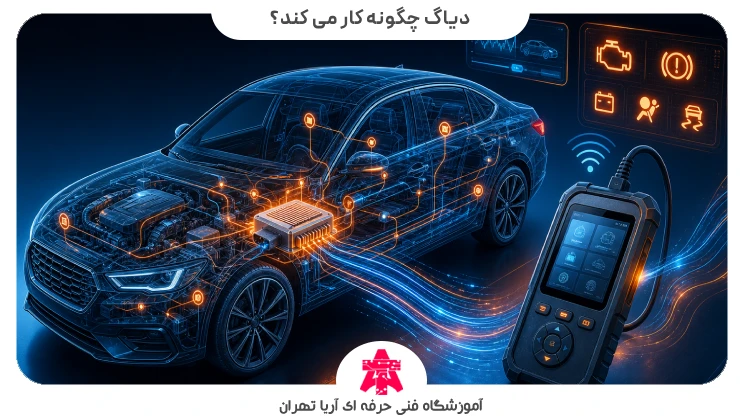

دیاگ چگونه کار می کند؟

نحوه عملکرد دیاگ خودرو را به این صورت می توان شرح داد که ابتدا به واسطه سوکت مخصوصی که معمولا زیر داشبورد قرار دارد به کامپیوتر خودرو یا ECU متصل می شود. ECU اطلاعات بخش های مختلف مثل موتور، گیربکس، سیستم سوخت رسانی، سنسورها، انژکتورها، دریچه گاز و سیستمهای برقی را دریافت و ذخیره می کند. زمانی هم که دستگاه دیاگ متصل می شود، این اطلاعات را می خواند و کدهای خطا، داده های زنده و وضعیت عملکرد قطعات را نمایش می دهد تا تعمیرکار بتواند مشکل اصلی را با سرعت بالاتری تشخیص دهد.

در ضمن باید به این موضوع مهم توجه داشته باشید که دیاگ خودش قطعه خراب را تعمیر نمی کند، بلکه مانند یک ابزار تشخیص عمل می کند و به تعمیرکار نشان می دهد کدام بخش از خودرو درست کار نمی کند یا خارج از محدوده استاندارد است. برای مثال اگر چراغ چک روشن شود و خودرو ریپ بزند، تعمیرکار دستگاه دیاگ را وصل می کند و ممکن است خطای سنسور اکسیژن یا کویل را مشاهده نماید. سپس با بررسی همان قطعه و تستهای تکمیلی، علت اصلی مشخصمی شود و تعمیر یا تعویض قطعه انجام می گیرد.

دیاگ چه چیزهایی را نشان می دهد؟

دیاگ خودرو اطلاعات مهمی از وضعیت عملکرد بخشهای مختلف ماشین را نشان می دهد. مهمترین مورد، کدهای خطا است که مشخص می کند در کدام قطعه یا سیستم مشکل ثبت شده است. مثلا خطای سنسور اکسیژن، کویل، انژکتور، دریچه گاز یا سیستم جرقه زنی. همچنین دیاگ می تواند داده های زنده را نمایش دهد. یعنی اطلاعاتی که همان لحظه از خودرو خوانده می شود، مثل دور موتور، دمای آب، فشار هوا، میزان سوخت، ولتاژ باتری و عملکرد سنسورها.

دیاگ در بعضی خودروها اطلاعات بیشتری هم نشان می دهد، مانند وضعیت گیربکس اتوماتیک، سیستم ترمز ABS، ایربگ، فن، کولر و برخی تجهیزات برقی. حتی در بعضی موارد می توان با آن خطاها را پاک کرد، تست قطعات انجام داد و بعضی تنظیمات را بررسی کرد. به زبان ساده، دیاگ به تعمیرکار نشان می دهد خودرو در چه وضعیتی قرار گرفته و مشکل احتمالی از کدام بخش شروع شده است.

در یک جمعبندی کلی اگر بخواهیم به این سوال پاسخ دهیم که دیاگ چه مشکلاتی را نشان می دهد، در این خصوص باید به موارد زیر که جز مهمترین خطاهای رایج خودروهای مختلف است، اشاره نماییم.

• مشکلات سیستم سوخت رسانی و انژکتورها
• خرابی سنسورها (مانند سنسور اکسیژن، سنسور دمای آب، سنسور دریچه گاز و سنسور دور موتور)
• ایرادهای سیستم جرقه زنی، کویل و شمع ها
• مشکلات کامپیوتر خودرو (ECU) و اتصالات برقی
• خرابی و اختلال در سیستم ترمز ضد قفل (ABS)
• ایرادهای سیستم کیسه هوا (ایربگ)
• ناهماهنگی و تقه زدن در گیربکس اتوماتیک
• نوسان دور موتور و کثیفی دریچه گاز
• مشکلات سیستم خنک کننده و کارکرد فنها
• ایرادهای مربوط به کاتالیزور و خروجی اگزوز
• ضعف یا خرابی باتری و دینام خودرو

بهترین دیاگ برای خودروهای داخلی چیست؟

برای خودروهای داخلی، بهترین و پرکاربردترین دستگاه های دیاگ تولید شرکتهای معتبر ایرانی مانند نگار خودرو، موتورآزمای ثمین، پادرا و رایان خودرو هستند. این دستگاه ها به صورت اختصاصی برای ایسیوها و سیستمهای برقی خودروهای سایپا، ایران خودرو و پارس خودرو طراحی شده اند و کدهای خطای این خودروها را با دقت بالایی نمایش می دهند. همچنین به دلیل پشتیبانی کامل از زبان فارسی و داشتن به روزرسانی های مداوم برای خودروهای جدید ایرانی، انتخاب اول اکثر تعمیرکاران و برقکارهای خودرو در سراسر کشور هستند.

در میان این برندها، دستگاه های دیاگ نگار خودرو و موتورآزما به دلیل کاربری آسان، سرعت بالا در عیب یابی، قابلیت تعریف کلید، دانلود و ریمپ ایسیو بسیار محبوب هستند. این دستگاه ها در مدل های مختلفی از جمله پرتابل دستی، لپ تاپی و بلوتوثی تولید می شوند تا تعمیرکاران بتوانند با توجه به بودجه و نیاز خود بهترین مدل را انتخاب کنند. پشتیبانی فنی قوی در داخل کشور و دسترسی آسان به قطعات یدکی این دستگاه ها از دیگر دلایل برتری آنها برای خودروهای داخلی است.

بهترین دیاگ برای خودروهای خارجی چیست؟

برای خودروهای خارجی، بهترین دیاگ معمولا دستگاه های چند برند و حرفه ای مثل Autel، Launch و Bosch هستند که پوشش وسیعی از خودروهای اروپایی، آسیایی و آمریکایی را دارند. این دستگاه ها علاوه بر خواندن و پاک کردن خطا، قابلیت هایی مثل نمایش داده های زنده، تست عملگرها، تعریف قطعات و در بعضی مدلها برنامه ریزی و سرویس هایی پیشرفته را هم ارائه می دهند. اگر تعمیرگاه شما بیشتر با خودروهای خارجی کار می کند، انتخاب بین Autel و Launch معمولا به مدل خودروها، سطح امکانات مورد نیاز و بودجه شما بستگی دارد.

فواید دیاگ زدن ماشین چیست؟

با توجه به شناختی که تا به این جای کار از طرز کار دیاگ خودرو بررسی کردیم، مهمترین مزایای استفاده از این دستگاه پرکاربرد را می توان در موارد زیر دسته بندی کرد.

• تشخیص سریع و دقیق علت خرابی ها
• کاهش هزینه های تعمیر با جلوگیری از تعویض قطعات سالم
• صرفه جویی در زمان و عیب یابی سریع خودرو
• بررسی وضعیت سنسورها و قطعات حیاتی به صورت زنده
• امکان پاک کردن کدهای خطای قدیمی و موقت
• پیشگیری از خرابی های بزرگتر و جدی تر در آینده
• تنظیم و بهینه سازی مصرف سوخت و آلایندگی خودرو
• اطمینان از سلامت خودرو پیش از سفرهای طولانی یا خرید ماشین دست دوم

هزینه دیاگ زدن 1405

جهت استعلام قیمت دیاگ خودروهای داخلی و خارجی دانستن این نکته الزامی است که محاسبه هزینه به فاکتورهای مختلفی مثل نوع خودرو، نوع دیاگ (به صورت عمومی و یا تخصصی) و همچنین محل انجام خدمات بستگی دارد. اما براساس مشاهدات میدانی هزینه دیاگ زدن ماشین حدودا به شکل زیر است.

• هزینه تست دیاگ برای خودروهای داخلی به صورت معمول بین سیصد و پنجاه تا پانصد هزار تومان متغیر است که در صورت مراجعه به محل یا دریافت خدمات در تعمیرگاه های تخصصی ممکن است افزایش یابد.
• برای خودروهای خارجی، چینی و وارداتی، هزینه دیاگ معمولا 30 الی 40 درصد بیشتر از خودروهای داخلی محاسبه می شود و برای خودروهای لوکس و آلمانی، دستمزد اغلب به صورت توافقی یا بر اساس زمان صرف شده تعیین می گردد که می تواند مبالغ بسیار بالاتری باشد.

توجه داشته باشید که این مبالغ صرفا برای خواندن و پاک کردن کدهای خطا است و اگر تعمیرکار نیاز به پارامترخوانی تخصصی، بررسی عمیق یا برنامه ریزی ایسیو داشته باشد، هزینه جداگانه و بیشتری دریافت خواهد شد. بهتر است پیش از شروع کار، قیمت نهایی را از تعمیرکار بپرسید.
