مقالات اتوکد 6 دقیقه مطالعه

دستورات پرکاربرد اتوکد و کلیدهای میانبر آن

لیست دستورات پرکاربرد اتوکد را با میانبر تایپی هر دستور، کاربرد و لینک آموزش کامل ببینید؛ از دستورهای ترسیم و ویرایش تا اندازه گذاری، لایه و کلیدهای میانبر F و Ctrl برای سرعت بیشتر در اتوکد.

دستورات پرکاربرد اتوکد
مسیر آموزشی مقالات اتوکد آشنایی و نصب مطلب 5 از 33

اتوکد صدها فرمان دارد، ولی در کار روزانه نقشه کشی با چند ده دستور سروکار دارید. اگر این دستورها و میانبرشان را بلد باشید، سرعت کارتان چند برابر می شود. در این مقاله دستورات پرکاربرد اتوکد را دسته بندی شده در جدول آورده ایم: میانبر تایپی هر دستور، کاربردش در یک جمله و لینک آموزش کامل آن. کلیدهای میانبر F و Ctrl و دستورهای سه بعدی پرکاربرد هم در ادامه آمده است.

قبل از اینکه به توضیح مفصل برسیم، به صورت خیلی خلاصه: ده دستوری که هر کاربر اتوکد باید بداند این هاست: LINE (L) برای خط، CIRCLE (C) برای دایره، PLINE (PL) برای چندخطی، RECTANG (REC) برای مستطیل، MOVE (M) برای جابه جایی، COPY (CO) برای کپی، TRIM (TR) برای بریدن، OFFSET (O) برای موازی کشیدن، ERASE (E) برای پاک کردن و ZOOM (Z) برای بزرگ نمایی. دستورات اتوکد را در خط فرمان تایپ کنید و Enter یا Space بزنید.

اگر می خواهید این دستورها را روی پروژه واقعی و با استاد تمرین کنید، دوره آموزش اتوکد آموزشگاه آریا تهران دو بعدی و سه بعدی را کامل آموزش می دهد.

دستورات پرکاربرد اتوکد

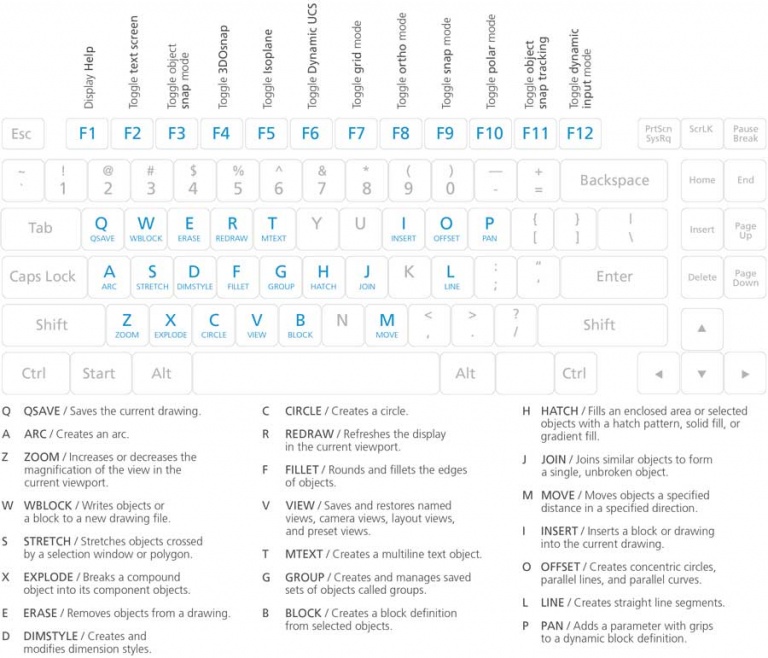

ده دستور ضروری اتوکد با میانبر
تصویر آموزشی بازسازی شده

در جدول های زیر لیست دستورات اتوکد پرکاربرد را بر اساس کار دسته بندی کرده ایم. میانبرها همان میانبرهای پیش فرض اتوکد (فایل acad.pgp) در نسخه های اخیر است و در ۳۰ آبان ۱۴۰۵ بررسی شده؛ اگر کسی در سیستم شما این فایل را تغییر داده باشد، ممکن است میانبرها فرق کند. هر جا آموزش کامل یک دستور را در سایت داریم، لینکش در ستون آخر آمده است.

دستورات ترسیم (دستورات اتوکد دو بعدی)

دستورمیانبر تایپیکاربردآموزش کامل
LINELرسم خط راست بین دو نقطه—
PLINEPLرسم چندخطی؛ خط و کمان پیوسته که یک موضوع حساب می شود—
CIRCLECرسم دایره با مرکز و شعاع یا قطر—
RECTANGRECرسم مستطیل با دو گوشه—
POLYGONPOLرسم چندضلعی منتظم—
ELLIPSEELرسم بیضی—
ARCAرسم کمان—
HATCHHهاشور زدن یک ناحیه بسته—
دستورات ترسیم پرکاربرد اتوکد

دستورات ویرایش (دستورات modify در اتوکد)

دستورمیانبر تایپیکاربردآموزش کامل
MOVEMجابه جا کردن موضوع—
COPYCOکپی کردن موضوع—
ROTATEROچرخاندن موضوع حول یک نقطه—
MIRRORMIقرینه کردن موضوع—
OFFSETOرسم موازی با فاصله مشخص—
TRIMTRبریدن بخش اضافه خط تا لبه دیگر—
EXTENDEXامتداد دادن خط تا لبه دیگردستور Extend
FILLETFگرد کردن گوشه بین دو خطدستور Fillet
CHAMFERCHAپخ زدن گوشه—
STRETCHSکش دادن بخشی از نقشه—
SCALESCبزرگ یا کوچک کردن با ضریب—
ARRAYARتکثیر منظم در ردیف، مسیر یا دایره—
EXPLODEXتجزیه بلوک یا چندخطی به اجزا—
ERASEEپاک کردن موضوع—
OOPS—بازگرداندن آخرین موضوع پاک شده—
دستورات ویرایش پرکاربرد اتوکد

دستورات اندازه گذاری و اندازه گیری در اتوکد

دستورمیانبر تایپیکاربردآموزش کامل
DIM—اندازه گذاری هوشمنØ
